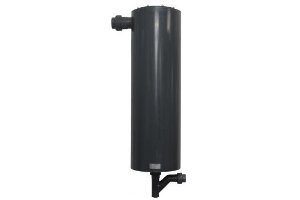

Деструктор остаточного озона с активированным углем. Модель: AKF

Монтаж AKF015

Монтируется к стене посредством хомутов (Ø 110мм)
Подключение линии отвода конденсата должно осуществляться в сборник для воды посредством плунжера.

Монтаж AKF035

Монтируется к стене посредством хомутов (Ø.160мм)
Подключение линии отвода конденсата должно осуществляться в сборник для воды посредством плунжера.

Монтаж AKF100 и AKF150

Монтируется к стене посредством крепежных уголков.
Подключение линии отвода конденсата должно осуществляться в сборник для воды посредством плунжера.

Техническое обслуживание:

При соблюдении условий эксплуатации деструктор остаточного озона почти не требует обслуживания. Активированный уголь необходимо заменять один раз в год, чтобы избежать возможной потери давления и неполного удаления остаточного озона.

Внимание!

Фильтр из активированного угля предназначен исключительно для озоносодержащего воздуха и ни в коем случае для озоносодержащий кислородной смеси. Возможна опасность возгорания!

Тип:



AKF015

AKF035

AKF100

AKF150

Расход газа

Нм3/ч

1,5

3,5

10

15

Падение напора

mbar

5

5

5

5

Рабочая t°

°C

5…40

5…40

5…40

5…40

Рабочее давление



атмос-ферное

атмос-ферное

атмос-ферное

атмос-ферное

Среда

Материал наполнения



Активи-рованный уголь

Активи-рованный уголь

Активи-рованный уголь

Активи-рованный уголь

Габаритные размеры:

Диаметр

мм

110

160

225

315

Общая высота

мм

750

760

1100

1100

Вес

кг

6

8

30

41

Подключения:

Вход газа „A“

Винтовое соединение ПВХ

O.D./DN

20мм / 15

20мм / 15

40мм / 32

40мм / 32

Выход газа „B“

Винтовое соединение ПВХ

O.D./DN

20мм / 15

32мм/ 25

40мм/ 32

50мм / 40

Подключение линии отвода конденсата „C“

O.D./DN

20мм/ 15

20мм / 15

40мм / 32

40мм / 32
